Как оказалось настроить RAID10 на данном контроллере с полпинка не получилось. Интерфейс немного непривычный. Поэтому решил записать на будущее себе шпаргалку, ну и может еще кому пригодится. Заходим в BIOS контроллера при помощи ctrl+H, затем жмем ctrl+Y. Нажимаем Start.


Как известно RAID 10 – это RAID 1+0, т.е. набор логических хранилищ RAID 1, склеенных в один логический RAID 0. Создадим RAID 10 с помощью «Configuration Wizard».

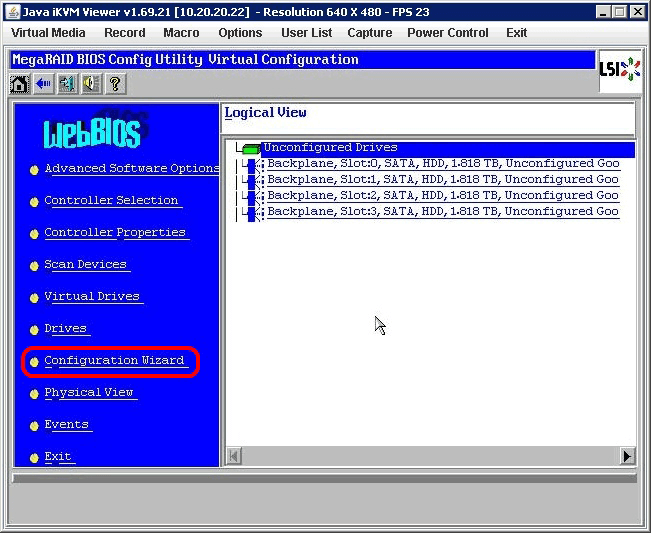

В главном меню слева нужно выбрать пункт “Configuration Wizard”

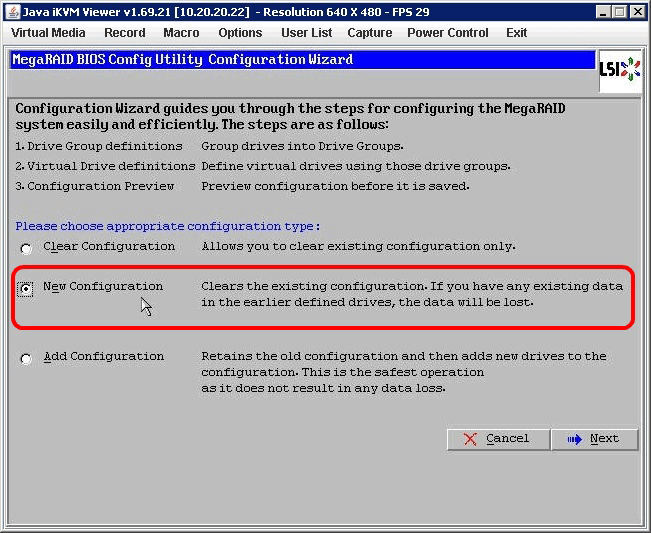

Для RAID-1 или RAID-0 можно было бы выбрать автоматическую конфигурацию, но в нашем случае нам необходим пункт “New Configuration”

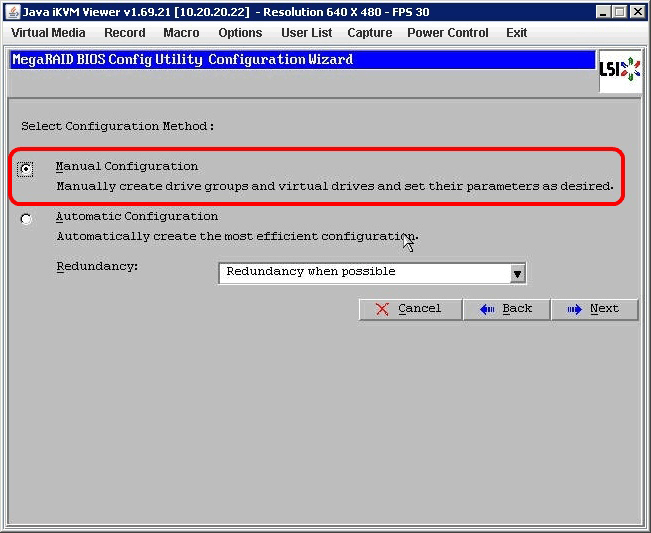

В следующем окне необходимо будет выбрать “Manual Configuration” если вы хотите создать RAID-10 массив.

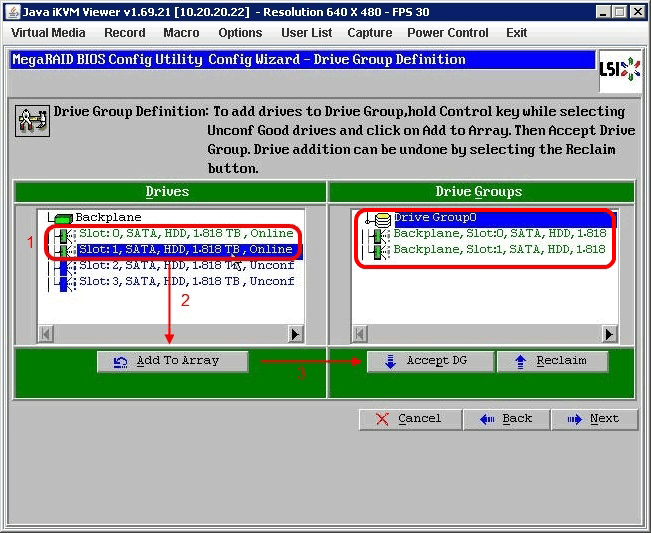

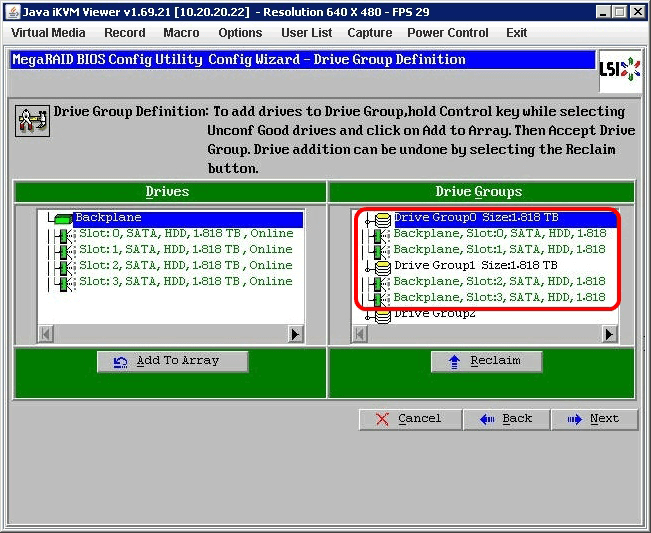

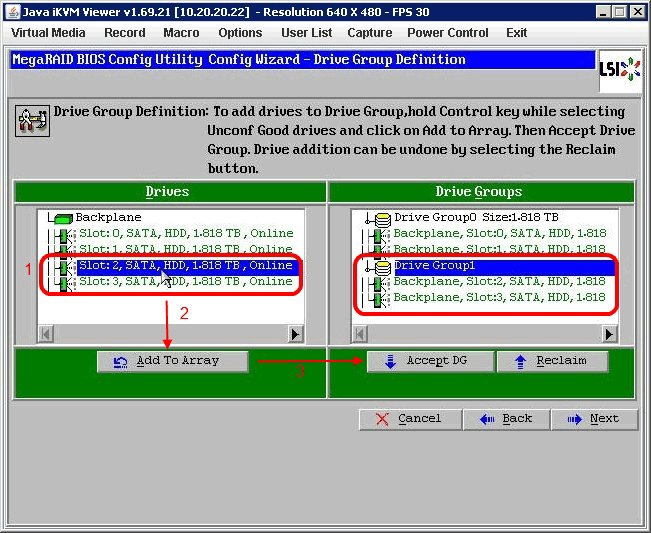

Конкретно в нашем примере необходимо создать два «Drive Group», каждому из которых присвоить по два HDD. В других конфигурациях количество «Drive Group» может быть больше в зависимости от количества носителей.

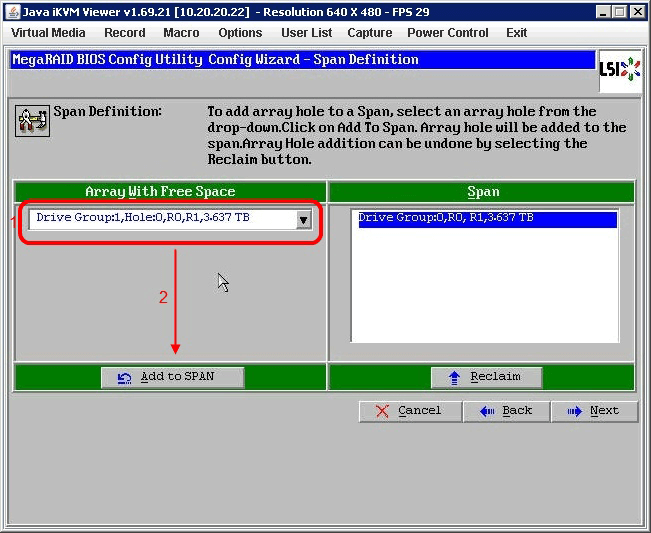

Нaжимаем Next. На следующем экране Span Difinition необходимо поочередно добавить две группы дисков в SPAN (набор с распределением данных по дискам) кнопкой Add Span. В итоге должно получится как на рисунке ниже.

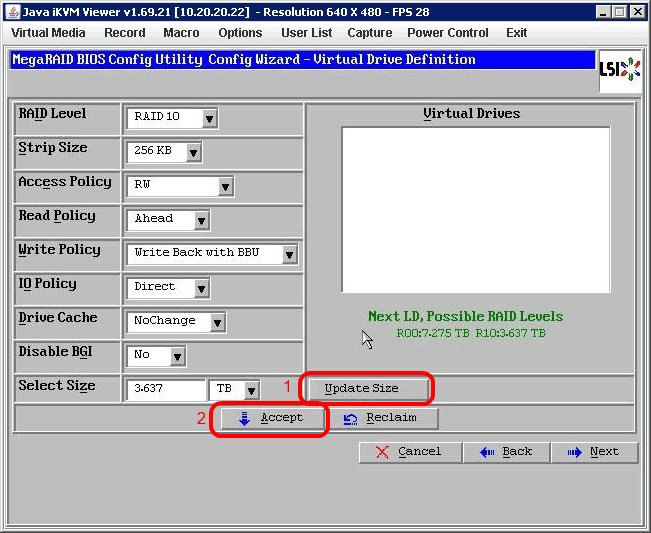

Нажимаем Далее и на следующем экране увидим что нам доступен режим RAID10, выставляем параметры по своему усмотрению (я оставил по умолчанию), нажимаем кнопочку Update Size, что бы увидеть максимальный доступный объем будущего виртуального диска и в конце нажимаем Accept. Соглашаемся с внесением конфигурации нажатием Yes, после чего увидим следующую картину:



О том, какие параметры следует указывать в этом окне, читайте в ЭТОЙ статье.

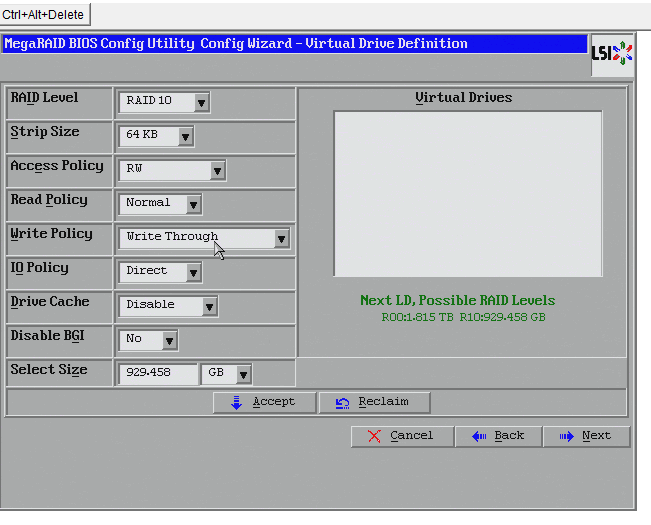

Лично я выставил параметры как на картинке ниже.

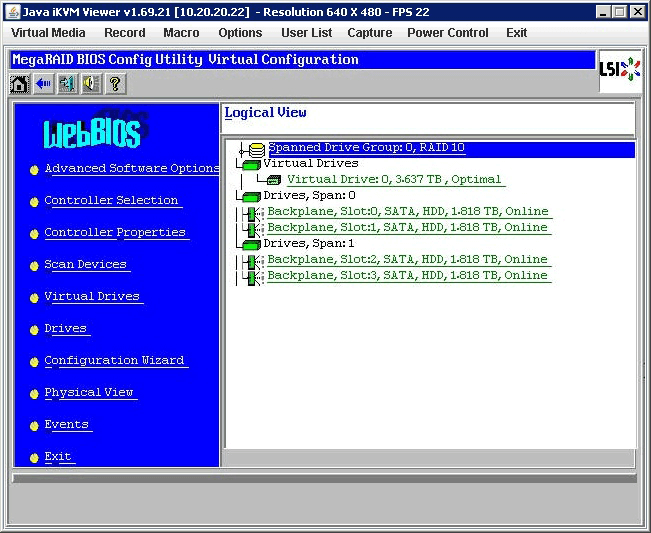

 В итоге получаем дисковый масив RAID0 состоящий из двух дисковых масивов RAID1.



На этом процедура создания RAID 10 закончена.
